INSTALLASJON AUTOMATIKK STYRING

KONTAKTOR ,LED LYS OG IR LED 360

AUTOMATIKK STYRING OG INSTALLLASJON IN  GARASJE

MATERIELLER , MULTI RELE, LED LYS DØRA , EKTRA BRYTER OG PORT ÅPEN BRYTER

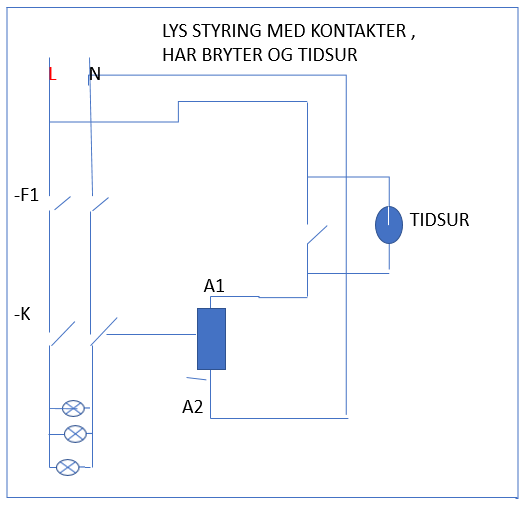

LED LYS STYRING MED KONTAKTER, TIDSTUR, OG MANUELLE  BRYTER

3 FASE MOTOR  MED NC , OG KONTAKTER

AUTOMATIKK LYS STYRING

MATERIALER :LED LYS, KONTAKTER,

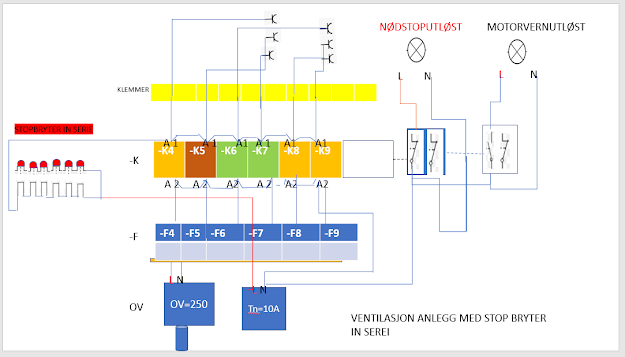

VENTILASJON ANLEGG MED STOP BRYTER IN SERIE

NØDSTOP UTLØST, MOTORVERN UTLØST, KONTAKTER, MOTOR

FLER LINJE INSTALLASJON

ÅPEN ANLEGG MED ENDE VENDER BRYTER

Trappevendere i trappa

ENDER VENDE BRYTER



FLER LINJESKJEMA

ENDE VENDER ,TO BRYTER, KOBLINGBOKS  ,LYSLAMPE MED STIIKK KONTAKT

ENDE VENDER ,TO BRYTER, KOBLINGBOKS  ,LYSLAMPE MED STIIKK KONTAKT

ANDRE VERSJON. ENDEVENDER INSTALLASJON

      Koblingsskjema for endevender med 2 lamper

https://elfagentusiastene.blogspot.com/p/sym.html

FLERLINJE SKJEMA, ÅPEN ANLEGG MED 2 ENDEVENDE + LAMPEN

Åpent anlegg, kobling 2 ende vender, og en lampe.  Etter installasjon, Fylte opp det 5 sikre : 2 Risiko vurdering  report, Risiko vurdering sjekkliste samsvarklæring, kursfortegnelse, og dokumentasjon. Sluttkontroll målt, uten spenning = 0 v ,Isolasjonsmåling  krav:  ≤ 1 MΩ  Kontinuitet :  (0 ≥ 1Ω)  til slutt anlegg Test

FLERLINJE SKJEMA, ÅPEN ANLEGG MED 2 ENDEVENDE OG KRYSSVENDE KOBLING

Åpent anlegg, endevender og kryssvender prosjektering .Drive med  planlegging, prosjektering, risikovurdering, sluttkontroll, dokumentasjon,

Etter installasjon, Fylte opp det 5 sikre : 2 Risiko vurdering  report, Risiko vurdering sjekkliste samsvarklæring, kursfortegnelse, og dokumentasjon. Sluttkontroll målt, uten spenning = 0 v ,Isolasjonsmåling  krav:  ≤ 1 MΩ  Kontinuitet :  (0 ≥ 1Ω) ,til slutt anlegg Test



           ANDRE VERSJON 2 ENDERVENDER OG KRYSSVERNDER KOBLING INSTALLASJON

TYPE AV DOWNLIGHTS.

1.(351 GLE) GLØDE LAMPE ELEKTRONIKK: Det bruke elektronikk kretsen



2.GLI) GLØDE LAMPE INDUKSJON:

 Det er det gamle type med stor Trafo og Jern kjerne trafo  med sikring eks 10A, På kortslutning: hvis det skjedde, du kan måle og å tese, må du huske å slå på ohm meter.

 Downlight er koblet til 12 v AC med tilført spenning på 230v.   90 ^¤c er temperatur omgivelse som er bruket på kabel (2x 1.5) og 120 ^¤ c på (2x 2.5) kabel.  Spenning er AV fordi dimmer veksler lyse opp og ned.

Downlight har Max og min  dimensjon trafo merket på Eks (4- 200VA), (20-60AV). Derfor du kan ikke brukes LED under 3 watt på trafo (4-200Av), eller LED Med 4Watt på (20-60) fordi (20-60) AV Trafo har høyer verdi som kan ikke tøler belasting på lav kapasitet.

Løsning for høyer trafo med lav LED belasting, kan du brukes motstand eller kondensater som er koblet i kretsen.

DIMMER MED FUSE

NBS: Bakkant dimming og forkant dimming er en måte som Down Light er stilt på



ENDE VENDE, KRYSS VENDER OG DIMMER KOBLING.

ANDREW VERSJON DIMMER ENDER VENDER INSTALLASJON.





KRYSS VENDER, 4 DOBBEL STIKK KONTAKT, MED 2 LYS LED LAMPE.

ÅPEN ANLEGG  MED FORLENGNINGSMÅTE C

1.Prosjektering installasjon, med 4 stikk kontakt på veg med  kabel type  PR (2x2.5 +j) fra drift       spenning koblet til 16 A automatikk sikring .

2.  LED  lampe, på takk, med  kabel type PR (3x 1.5 +j)  koblet fra  kryss vende bryter og

skal  også HUSKE  å bruke NEK 400 montørhandboka.

Etter installasjon, Fylte opp det 5 sikre : 2 Risiko vurdering  report, Risiko vurdering sjekkliste samsvarklæring, kursfortegnelse, og dokumentasjon. Sluttkontroll målt, uten spenning( 0 v ) Isolasjonsmåling  krav:  ≤ 1 MΩ  Kontinuitet :  (0 ≥ 1Ω)  til slutt TEST anlegg Installasjon

IP GRADE: KAPSLINGSGRADER  NEKK400 SIDE 264 TABELL: 7.5a,  1.4b, 1.5a,7.6a

LYS PÆRE   IP – 1P 44  Lukket : Tilstrekkelig berøringsbeskyttelse er bra.



STIKK KONTAKT   IP -IP20

Beskyttelse mot direkte berøring av spenning førende mot A og B (håndbaken og Finger ) ,med  dimensjon bra nok at kan ikke rekke inn til spenningsførende .

KRONE VENDER/SERIE VENDE KOBLING BLOCK SKJEMA

KRONE VENDER/SERIE VENDE KOBLING FLER LINJA SKJEMA

ÅPEN ANLEG 2P + 1 BRYTER KOBLING:

2P bryter , Ute lys lampe (IP44) på Vegg  og 1 p bryter inne lampe(Dobbelt isolerte).   Oppdrageren er montere 2 lys lamper, 2p+1 bryter, med 4 ledning kabel 4x 1.5, fram 2p + 1 bryter

Block skjem

ÅPEN ANLEGG 2P + 1 BRYTER INSTALLASJON. FLER LINJE SKJEMA

2p+ 1 Bryter .

BEVEGELSE FOR Å STYRER LYS (IR LED 360)

LYS LAMPER MED KONTAKTOR

DØREN ÅPENING MED MAGNETIKK NC KONTAKT KOBLET SAMMEN MED SIREN ALT   STYRET MED NC OG NO KONTAKT.

FLERE BRYTER TYPE

KRAFT STASJON.

Det har turbin og Generator som danes / konvertere mekanisk energi til Elektriske Energi( indusert vekselstrøm)  som er distribuert  i Long avstand gjennom trafo med flere viklinger ( spoler) på sekundær side ca. 400kw og mindre på primære side ca. 7 Kwa. Det distribusjon linje er korrosive lagde av AL og Fe.  Med Ledningsnettet delt opp i 3 Nivåer fra sentralnettet, regionalnettet og distribusjonsnettet.



Spenning er delt opp gjennom trafo from 7kw og 400 Kwa til 50kw og 21kw vindere til fra 21 Kwa til 400v for TN   / 230 v for IT System.

TN – system med 400v har lav over spenning beskyttelse på 275v og IT- System med høyde spenning beskyttelse på 380 v.

OVERSPENING VERN (OSV)

NEKK 400 S: 76

OSV  Kobling Max = 50cm lang fra Primær side til Hoved Jord Skinne

OSV – Unngå potensialforskjelling i Jords anlegg

 KWH MÅLER

Må labell faser l1 Sort, l2 Brun , L3 Grå  + N

Må labelle  kabel sløyfe  Strøm in TKS  Merke( NETT)  Strøm ut merke (ANLEGG)



OSV er av 3 type beskyttelse verne; Type 1: Grov verne: funksjon beskyttelse trafo mot overspenning

Type 2: mellom verne: funksjon beskyttelse utstyrer i boling

               som er ligget i TKS på ny bolig system.

                                                                         Type 3: Fin Vern beskyttelse Electronics som Data i boling





TILKYNTNINGSKAP METODE A B C     NEKK400 S. 68---69

Metode A :250A - Enebolig, rekkehus, fritidsbolig med Overbelastingsvern.

Metode B  : 80 A -1250A, fra stor installasjon, Hovedfordeling, skole.

Metode c-   :over 1250A – NETTSTASJON/ omhandler installasjoner med overbelastningsvern over 1250A



OBS: Boligblokker vil normalt utføres som kombinasjon av metode A OG B /C

Metode B OG C - Elkraft og ekom terminere i installasjonens hovedfordeling





EIER ELKRAFT OG EKOM.



NEKK 400 /NEKK 399

TKL KOBLING

IP = 2XC  NEKK400 73

TKS KABEL

TFXP Kabel - (4 G50 mm² Al)  -  E-verk Grønn kabel  4 G50 mm² Al

PFXT Kabel -  Intakskabel  Grå i farge  5G10mm²  for (50A) og 4G16mm² for (63A)

RK -                 5G10 mm²  , (RK) Gir mindre impedans enn PN



JORDING STORELSE I TKS

NEKK 400 S : 48N

Mer enn 2ometer _  Må Lagge Jordeelektrode for unngå Potensialforbindelse innenfor Jordeelektrode Jord Elektrode (PE )= 6mm²  , Jord Elektrode (PE)under Banken = 2

TKS ALT TIL BOLING SIKKRINGSKAP

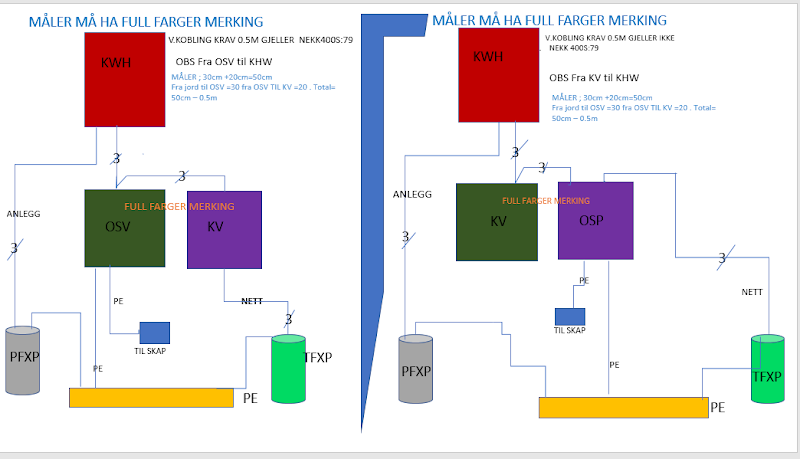

TKS NY BOLING INSTALLASJON GYLDER KRAV NEKK400 SIDE:65 V. KOBLING

KRAV FRA HOVED JORD SKINNE TIL OSV (O.5M)

IT _SYSYSTEM 2300V

 EN LINJE SKJEMA TN-SYSTEM 400V

V.KOBLING KRAV 0.5M GJELDER. FRA H.JORDSKINNE TIL OSV

  NEKK400S:79

VARM ARBIDER KURS FOR 2 DAGER SLUTTE MED EKSAMEN

Det kursen handler  mest om  sikkerhetforskrift   varm arbeider , tiltak for å forebygg skader , måte varm kan spre seg på, slokkemildler, slokkeutstyr ved utfølse av varm arbeider , risisko vurdering , og kartlegging av risisko .
