DATA TEORIE ,ALARAMANLEG OG DETEKTORER

DATA TEORIE ,ALARAMANLEG OG  DETEKTORER

FG – Forsikringsselskapenes Godkjenningsnemd, det godkjenner utstyrer og installatør av automatiske innbruddsalarmanlegg

DETEKTOR TYPE .

1.Fysiske hindringer : (sikkerhetslåset på dører, eller vinduer)

2. Automatiske innbruddsalarmanlegg : Inkludere

Rassikring - er arbeidet som gjøres for å hindre fjell i å rase ut fra en fjellside

Skallsikring, - Linjedetektorer, glasbrudd- detektorer Magnetdetektor,

Romsikring- infrarøde detektorer, mikrobølgedetektorer, ultralyddetektorer

Arealsikring- Sikkerhetstiltak på området mellom periferien og bygningene

http://eloppgaver.no/oppgavefiler/dokumenter/FG_innbruddsalarmanlegg_(IAS)_2006_revisjon_3.8.2010.pdf

SABOTASJESLØYFEN

sabotasjesløyfen. Sabotasjes bryter, er bygd inn i detektoren. Sabotasje betyr bryter i alarmanlegg.

PROJEKT OPPGAVE

plantegning for en bolig.  symboler tegning følgende detektorer,

DETEKSJONSPRINSIPP

Aktive detektor: ultrayddetektorer, mikrobølgedetektor, aktive infrarød detektor     .

Passive detektor: bryterdetektorer, sjokkdetektor, passive infrarøde detektor



ALARMSLØYFER

1. Arbeidsstrømskopling: Det er NO sløyfe hvor detektor ligger i parallell)

2.  Hvilestrømskoping; Det er NC sløyfe, hvor det går liten hvilestrøm, Endring i strømmen, vil det signalet som alarm eller feil

PIR DETEKTOR MED EN  MOTSTAND.

NORMAL PIR - NC₁-NC₂ (Vanlig kontakt er på) R = 0.1 ohm på malen og hvis ALARM går på, (NC-NC) er åpen (bryter kontakt av) og R = 0k ohm på malen som vis malen på B S.

Hvis det skjer sabotasje, er T= 0 k ohm. Slå av NC på NC.  Det type sløyfe er Ubalansert sløyfe UTEN motstand som KAN IKKE sørger FOR bestemt strøm i kretsen

INBRUDD ALARM ANLEGG; NC DOBBLELTBALASERT SLØYFE.

Kobling og montering, av NC dobbel balansert detektor med 2 motstand 1.1 k ohms, karma detektor, siren, Programming og stilling av Zoner fra tastatur/betjeningspanel.Vi koblet Temper i serie med all detektors i sentralt panel.

NORMAL PIR - NC1-NC2 (Vanlig kontakt er på) R = 1K ohm og hvis ALARM går på, (NC-NC) er åpen (slå kontakt på) og R = 2k ohm som vis malen på B S.

Hvis det skjer sabotasje, er T= 1k ohm. Det type sløyfe er balansert sløyfe med motstand som sørger bestemt strøm i kretsen.

PROJEKT .

PLANTEGNING FOR EN BOLIG

INNBRUDDSALARM ANLEGG

INNBRUDDSLARM DETEKTOR SYMBOLER

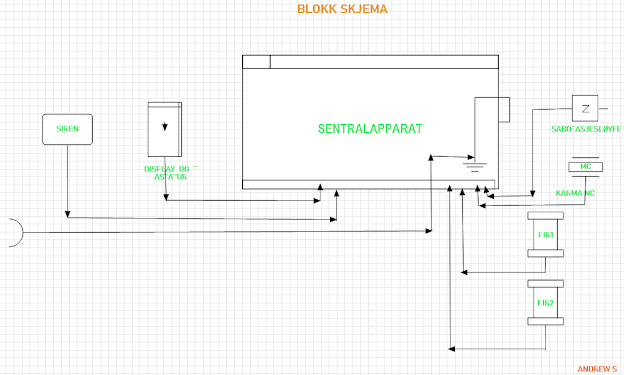

BLOKK SJEMA  INNBRUDDSLARM ANLEGG

ALARM ANLEGG; NC DOBBLELTBALASERT SLØYFE INSTALLASJON SKJEMA

INNBRUDDSLARM ANLEGG SYMBOLER

FSE

http://eloppgaver.no/oppgavefiler/dokumenter/FG_innbruddsalarmanlegg_(IAS)_

2006_revisjon_3.8.2010.pdf

TYPES OF DETECTORS

https://www.alarmnewengland.com/blog/smoke-detector-types-and-their-differences

FIRE DETECTORS

http://www.cholarisk.com/services/process-safety/fire-safety/design-of-fire-detection-alarm-systems/

https://www.google.com/imgres?imgurl=https%3A%2F%2Fwww.electricaltechnology.org%2Fwp-content%2Fuploads%2F2019%2F12%2FWiring-of-Wireless-Fire-Alarm-System.jpg&imgrefurl=https%3A%2F%2Fwww.electricaltechnology.org%2F2019%2F12%2Ffire-alarm-system-wiring.html&tbnid=OAclfnJ3xfyr8M&vet=12ahUKEwiQs5Xg8cbqAhVplosKHaWjARw

QMyhVegQIARB0..i&docid=5hIpaWmZXff6FM&w=730&h=760&q=TYPES%20OF%2

0DETECTOR&ved=2ahUKEwiQs5Xg8cbqAhVplosKHaWjARwQMyhVegQIARB0

video

PIR DETECTOR

https://youtu.be/6Fdrr_1guok

https://youtu.be/ree6_dDqL7A

https://youtu.be/SmAzZRfggkk

https://youtu.be/JYtw3YdXwNc

https://youtu.be/zxJsqndWFPk

https://youtu.be/gHtBTSBHyCY

https://youtu.be/cVjyDgFrb2g
